دسته بندی  کمپرسور هوای فشرده TYPE OF COMPRESSORS

دسته بندی کمپرسور ها بر اساس نوع جابجایی

کمپرسورها یا دستگاههای تولید کننده هوای فشرده طبق دسته بندی جهانی به دو دسته اصلی تقسیم می شوند کمپرسورهای جابجایی و کمپرسورهای دینامیکی یا سیالی کمپرسور پیستونی یکی از انواع کمپرسور هوای فشرده جابجایی است با حرکت پیستون به سمت پایین از مجرای مکش یا ورودی، هوا وارد محفظه سیلندر گردیده و زمانی که پیستون به سمت بالا حرکت می نماید مجرای مکش بسته و مجرای خروجی بعد از این که تا حد معینی هوا توسط پیستون متراکم گردید باز شده و هوای فشرده از آن خارج می گردد این نوع کمپرسور مقدار معینی هوا را در محفظه خود محبوس نموده متراکم کرده و از خروجی کمپرسور خارج می سازد را جابجایی مثبت می نامند یعنی مقدار معینی هوا را در هر مرحله اور حرکتی خود کمپرس می نماید به عبارت دیگر خروجی هوای فشرده آن در هر مرحله با مرحله بعدی یکی است و چون یک حجم معین هوا را کمپرس و جابجا می نماید جابجایی مثبت نام دارد.

کمپرسورهای جابجایی مثبت

در انواع دیگر کمپرسورهای جابجایی مثبت نیز این مسئله صادق است یعنی در هر مرحله کاری مقدار معینی هوا وارد کمپرسور گردیده متراکم شده و خارج می گردد مثلا در کمپرسور تیغه ای هوای ورودی به اتاقک های داخل کمپرسور در هر چرخش یا دور یکسان است و چون هوا وارد کمپرسور گردیده و جابجا می گردد و مقدار هوای خروجی در تمام کورس ها یا مراحل حرکتی یکسان است مثبت یا به عبارتی جابجایی مثبت نامیده میشود.

کمپرسور دینامیکی یا حرکتی یا سیالی

در کمپرسور دینامیکی یا حرکتی یا سیالی (توربو کمپرسورها) هوا توسط قطعه ای متحرک که با سرعت زیادی دوران یا چرخش می کند مکیده شده سرعت هوا زیاد گردیده سپس وارد محفظه هایی با فرم بخصوص گردیده که در این محفظه ها سرعت به فشار تبدیل می گردد کمپرسورهای دینامیکی سه دسته هستند

کمپرسورهای دینامیکی با جریان هوای گریز از مرکز CENTRIFIMGAL.FLOW

با جریان هوای خطی AXIALFLOW

و نوع دیگی از کمپرسورها که قطعات متحرکی ندارد ولی چون اصول و اساس کاری آن مانند این دو نوع کمپرسور است جزو این دسته بندی قرار می گیرد که اجکتور نام دارد. از اجکتور جهت ترکیب کردن سیالات در حجم بسیار زیاد استفاده می گردد.

کمپرسورهای جابجایی

به طور کلی کمپرسورهای هوای فشرده جابجایی به دو دسته اصلی با حرکت قطعه متحرک به صورت رفت و برگشت که RECIPROCATING نام دارد و به نام کمپرسور پیستونی نیز مشهور می باشد و با حرکت قطعه متحرک دورانی تقسیم می شوند. کمپرسورهای جابجایی مثبت دورانی نیز به کمپرسورهای دارای یک قطعه چرخنده و – دو قطعه چرخنده تقسیم می شوند که در مورد آنها بیشتر توضیح داده خواهد شد. بطور کلی با توجه به تصویر می توان گفت کمپرسورهای پیستونی جهت تولید هوای فشرده با فشار کم، متوسط، زیاد استفاده می شوند. و در صورتی که نیاز به هوای فشرده با فشار بالا باشد فقط از کمپرسور پیستونی استفاده می شود.جهت تهیه هوای فشرده با حجم بسیار یا به عبارتی دہی یا دمش بالا از کمپرسورهای سیالی یا توربو کمپرسور استفاده میشود

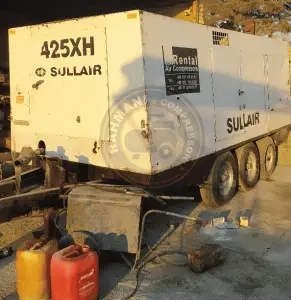

کمپرسور فشار بالای با پمپ اسکر و موتور دیزل سولیر sullair

تقسیم بندی کمپرسور ها بر اساس فشار هوای فشرده خروجی

بطور کلی سیستم های هوای فشرده به دو دسته، کم فشار و پرفشار تقسیم می شوند

HIGH. Press.compressed. AIR -> OT12BAR LOW. Press.compressed.AIR → 12 BAR OMP

کم فشار  صفر الی۱۲ بار

پرفشار۱۲ بار به بالا قابل ذکر است فشار واحدهای مختلفی از قبیل پاسکال اینچ جیوه بار. پی اس آی دارد لیکن در صنایع بیشتر از واحدهای BAR و P.S.I استفاده می شود بدین دلیل اکثر عقربه ها یا گیج های نشاندهنده فشار دارای صفحه مدرج به BAR وP.S.I هستند.

برای تبدیل واحد ها به یکدیگر  باید بدانیم که  هر یک بار 1 BAR   فشار   14.78   (.P.S.I  (POUND. PER. Squre. INC پوند بر یک اینچ مربع  را دارد.

امروزه سیستم های هوای فشرده به ۳ دسته تقسیم می شوند

١- کم فشار

12BAR (صفر تا ۱۲ بار) Low. Pressure 0

فشار متوسط

Medium. Pressure 12 – 45 BAR (۱۲ تا ۴۵ بار)

٣- پرفشار

HigH.Pressure 45 – Toup

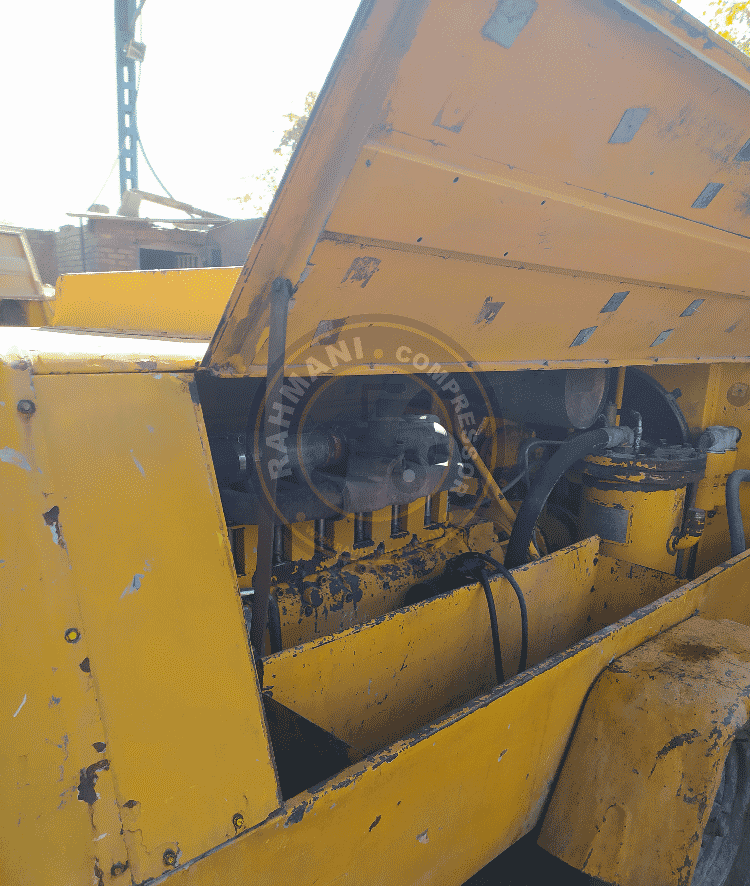

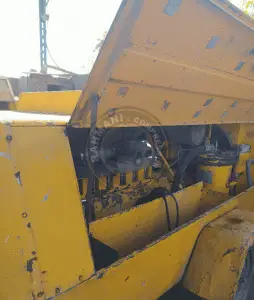

یکی از انواع کمپرسور هوای فشرده دیزلی اسکرو (کمپرسور معدنی)

(از ۴۵ بار به بالا)

نکنه:

در کمپرسور هوای فشرده دیزلی قابل حمل با اینکه در این تقسیم بندی جزو فشار متوسط می آیند ولی به اصطلاح کمپرسور های دیزلی که در بازه 12 بار تا 35 بار فشار تولید میکنند را ،کمپرسور های فشار بالا میگویند .

تقسیم بندی کمپرسور های هوای فشرده بر اساس دبی و ظرفیت

واحد دبی یا دمش یا خروجی کمپرسور هوای فشرده کوچک لیتر در ثانیه و لیتر در دقیقه می باشد ولی برای کمپرسورهای با خروجی یا به عبارتی حجم هوای زیاد واحد متر مکعب در ساعت استفاده می گردد.

کمپرسورها را از لحاظ ظرفیت به سه دسته تقسیم می کنند. کمپرسورهای کوچک

صفر الی ۴۰ لیتر در ثانیا، کمپرسورهای متوسط

۴۰ الی ۳۰۰ لیتر در ثانیه کمپرسورهای بزرگ

۳۰۰ لیتر در ثانیه به بالا

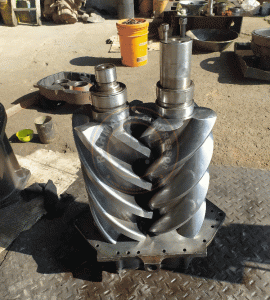

روتور پمپ اسکرو کمپرسور هوای فشرده
